Produktfunksjoner:

1. vertikal type, direkte trykkklemmeform, vertikal injeksjon, lite fotavtrykk, kvikk og presis .
2. nedre form faste, øvre mugg bevegelig . god posisjonering for innebygde deler, og utstyrt med ejektor for ferdige produkter . ensartet spenningsfordeling . injeksjonstrykkbeskyttelse er nøyaktig, hele strøk er glatt og utmerket {4}
3. elektronisk kontroll, hydrauliske reservedeler . presisjon, holdbar .
{°
5. egnet for små og mellomstore innebygde deler injeksjonsstøping, sett inn moldingalternativer .
6. Valgfri servo-energisparende motor .

Populære tags: Vertikal standardstøpemaskin, Kina Vertikal standardstøping Maskinprodusenter, leverandører, fabrikk

BESKRIVELSE		ENHET	Jm -150 s		Jm -300 s		Jm -400 s		Jm -550 s		Jm -850 s		Jm -1000 s		Jm -1200 s		Jm -1600 s		Jm -2000 s		Jm -2500 s		Jm -3000 s		Jm -4000 s		Jm -5000 s		Jm -6000 s		Jm -7000 s
Injeksjonsenhet	Skruediameter	mm	22	25	25	28	28	32	32	35	35	40	40	45	45	50	50	55	55	60	65	70	75	85	80	90	90	100	95	105	100	110
	Injeksjonstrykk	kg/cm²	1851	1433	1815	1446	2000	1531	2051	1713	1943	1488	1890	1493	1918	1553	1855	1533	2036	1710	2326	2005	2160	1685	1903	1503	1503	1218	1560	1278	1409	1164
	Teoretisk injeksjonsvolum	cm³	38	49	54	68	86	113	129	154	173	226	226	286	315	391	470	568	712	847	1376	1595	1830	2350	2080	2640	2640	3259	3890	4760	4315	5220
	Maks . skuddvekt (PS)	g/oz	37/1.3	48/1.7	53/1.9	66/2.4	84/3	110/4	124/4.5	149/5	168/6.1	220/8	220/8	279/10	307/11	380/14	455/16	547/19	688/24	818/29	1328/48	1540/56	1771/64	2270/83	2015/73	2550/93	2574/93	3187/115	3760/137	4600/168	4172/152	5049/184
	Injeksjonshastighet	cm³/sek	26	34	42	53	46	59	53	63	78	102	116	147	149	182	150	180	155	184	136	158	200	250	245	310	465	574	450	550	496	601
	Skrueslag	mm	100		110		140		160		180		180		240		240		300		415		415		415		415		550		550
	Skru rotasjonshastighet	Rpm	0-200		0-200		0-200		0-180		0-220		0-275		0-370		0-235		0-220		0-200		0-240		0-240		0-240		0-180		0-180
Klemmeenhet	Klemkraft	tonn	15		30		40		55		85		100		120		160		200		250		300		400		500		600		600
	Min . Mold høyde	mm	100		120		200		220		250		280		300		300		300		400		400		400		400		500		500
	Åpningsslag	mm	180		180		200		200		250		280		300		300		400		400		400		400		400		500		500
	Maks . åpningsavstand	mm	280		300		400		420		500		560		600		600		700		800		800		800		800		1000		1000
	Avstand mellom Tie Bar	mm	275x135		355x205		400x250		500x340		560x340		580x420		610x510		750x580		860x530		800x530		890x590		890x590		890x590		1110x660		1110x660
	Platestørrelse	mm	430x290		520x370		580x430		720x560		795x575		830x670		830x740		1000x810		1130x800		1070x800		1180x880		1180x880		1180x880		1460x1010		1460x1010
	Ejektor hjerneslag	mm	35		35		35		45		55		65		75		150		150		150		150		150		150		150		150
	Ejektorstyrke	tonn	1.2		1.2		2.3		2.3		4		5.4		5.4		11		11		11		11		11		11		11		11
Andre	Maks . hydraulisk trykk	kg/cm²	140		140		140		140		140		140		140		140		140		140		140		140		140		140		140
	Oljetankkapasitet	L	120		150		180		230		280		350		400		500		600		600		700		700		700		800		800
	Pump motorens kraft	kw	3		4		5.5		7.5		11		15		15		18.5		22		22		30		30		45		55		55
	Tønne oppvarmingskraft	kw	3		3.5		4.2		5.4		5.4		6.3		10		12		14		16		17		17		17		20		20
	Maskinvekt	kg	900		1000		1500		2200		3000		4000		7000		7500		8000		8000		11000		12000		13000		15000		16000
	Maskindimensjoner	m	/		/		/		/		/		/		/		/		/		/		/		/		/		/

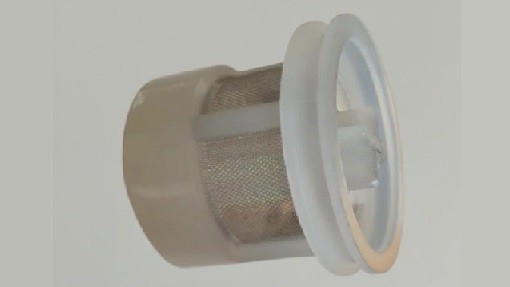

Trial Mold Produktbilde

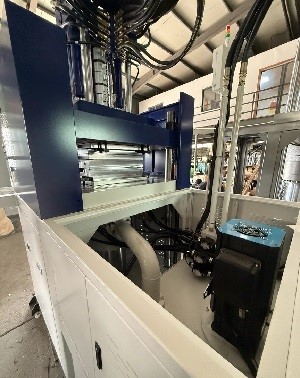

Maskindetaljer

Fordeler med standard maskinserie

Den mest grunnleggende modellen i hele serien, lysbildeplaten eller skivetabelen kan legges til maskinen . Den minste klemmekraften støtter 15T og maksimum kan nå 600T . Modellen er kompakt og okkuperer et lite område, egnet for forskjellige innsatsprodukter .

Serviceinnhold

Gi en-til-en teknisk veiledning

Anbefaler passende modeller i henhold til produktet

Om nødvendig kan vi hjelpe til med muggåpning i henhold til produktinformasjon og gi moldtegninger gratis

Gratis mold prøve og feilsøking før maskinen forlater fabrikken

Tips for å designe og installere automatiserte produksjonslinjer

OEM tilpassede maskiner
